RIMOZIONE/INSTALLAZIONE SENSORE AIRBAG LATERALE

Attenzione

• Una manipolazione impropria del sensore airbag laterale può provocare l'accidentale attivazione del modulo airbag laterale, con serio pericolo per l'incolumità personale. Leggere tutti gli avvisi legati alla manutenzione prima di maneggiare il sensore airbag. (Vedere AVVISI DI PERICOLO RIGUARDANTI LA MANUTENZIONE.) (Vedere AVVERTENZE RIGUARDANTI LA MANUTENZIONE.)

1. Posizionare il commutatore d'avviamento su LOCK.

2. Scollegare il cavo negativo della batteria e lasciar passare 1 minuto o più.

3. Rimuovere il batticalcagno interno. (Vedere RIMOZIONE/INSTALLAZIONE BATTICALCAGNO INTERNO.)

4. Rimuovere la guida della cintura di sicurezza dal sedile anteriore. (Vedere RIMOZIONE/INSTALLAZIONE CINTURA DI SICUREZZA ANTERIORE.)

5. Staccare parzialmente il tappeto del pavimento.

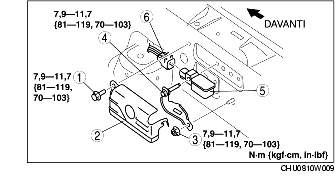

6. Rimuovere nell'ordine indicato in tabella.

7. Installare in ordine inverso rispetto alla rimozione.

8. Posizionare il commutatore d'avviamento su ON e tenerlo in tale posizione per 5 secondi o più.

Avvertenza

• Se, durante la sostituzione del sensore airbag laterale, si eseguono le operazioni indicate di seguito mentre si posiziona il commutatore d'avviamento su ON, si annulla l'aggiornamento del codice del sensore per cui gli airbag potrebbero non funzionare.

- Il commutatore d'avviamento non viene mantenuto nella posizione LOCK per 5 secondi o più.

- Il motore viene avviato.

• Se si eseguono le operazioni indicate sopra con conseguente annullamento dell'aggiornamento del codice del sensore, sarà necessario sostituire nuovamente il sensore.

9. Verificare che la spia del sistema airbag si accenda per circa 6 secondi e poi si spenga.

• Se la spia del sistema airbag non si comporta normalmente, fare riferimento alla diagnostica di bordo (del sistema airbag) e ispezionare il sistema.
