RIMOZIONE/INSTALLAZIONE MODULO AIRBAG A TENDINA

Attenzione

• Una manipolazione impropria del modulo airbag può provocarne l'accidentale attivazione, con serio pericolo per l'incolumità personale. Leggere tutti gli avvisi legati alla manutenzione prima di maneggiare il modulo airbag. (Vedere AVVISI DI PERICOLO RIGUARDANTI LA MANUTENZIONE.) (Vedere AVVERTENZE RIGUARDANTI LA MANUTENZIONE.)

1. Posizionare il commutatore d'avviamento su LOCK.

2. Scollegare il cavo negativo della batteria e lasciar passare 1 minuto o più.

3. Rimuovere quanto segue:

(1) Arredamento montante A (vedere RIMOZIONE/INSTALLAZIONE ARREDAMENTO MONTANTE A.)

(2) Sedile posteriore (vedere RIMOZIONE/INSTALLAZIONE SEDILE POSTERIORE.)

(3) Arredamento passaruota (vedere RIMOZIONE/INSTALLAZIONE ARREDAMENTO PASSARUOTA.)

(4) Arredamento montante posteriore (vedere RIMOZIONE/INSTALLAZIONE ARREDAMENTO MONTANTE POSTERIORE.)

(5) Rivestimento padiglione (vedere RIMOZIONE/INSTALLAZIONE RIVESTIMENTO PADIGLIONE.)

(6) Imbottitura protezione testa (vedere RIMOZIONE/INSTALLAZIONE IMBOTTITURA PROTEZIONE TESTA.)

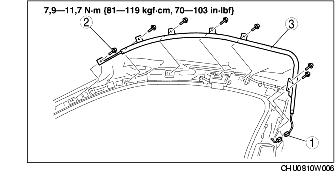

4. Rimuovere nell'ordine indicato in tabella.

5. Installare in ordine inverso rispetto alla rimozione.

6. Verificare che quando il commutatore d'avviamento viene messo in posizione ON la spia del sistema airbag si accenda per circa 6 secondi e poi si spenga.

• Se la spia del sistema airbag non si comporta normalmente, fare riferimento alla diagnostica di bordo (del sistema airbag) e ispezionare il sistema.
