ISPEZIONE RICEVITORE TELECOMANDO

BHE091467820W05

1. Misurare la tensione su ciascun terminale.

• Se i valori di tensione non corrispondono a quanto specificato nella tabella delle tensioni ai terminali (valori di riferimento), controllare le parti riportate in "Particolare/i da ispezionare".

2. Se il sistema non funziona correttamente nonostante i componenti ed i relativi cablaggi risultino in ordine, eseguire la ricerca guasti in base ai sintomi.

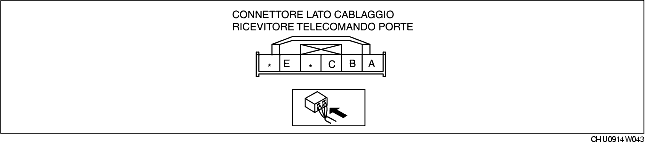

Tabella delle tensioni ai terminali (valori di riferimento)

Terminale

Definizione del segnale

Collegato a

Condizione di misurazione

Tensione (V)/Continuità

Particolare/i da ispezionare

A
Alimentazione
Fusibile ROOM da 15 A
In qualunque condizione
B+
Fusibile ROOM da 15 A
B
ENABLE (ABILITA)
Centralina telecomando porte
Uno dei pulsanti del trasmettitore azionato senza che la chiave sia inserita nel blocchetto d'avviamento (interruttore chiave inserita OFF).
5→ 1,0 o inferiore
• Trasmettitore
• Centralina telecomando porte (vedere ISPEZIONE CENTRALINA TELECOMANDO PORTE.)
• Ispezionare il relativo cablaggio.
Chiave inserita nel blocchetto d'avviamento (interruttore chiave inserita ON).
5
C
DATA (DATI)
Centralina telecomando porte
Uno dei pulsanti del trasmettitore azionato senza che la chiave sia inserita nel blocchetto d'avviamento (interruttore chiave inserita OFF).
1,0 o inferiore → variazione in positivo
• Trasmettitore
• Centralina telecomando porte (vedere ISPEZIONE CENTRALINA TELECOMANDO PORTE.)
• Ispezionare il relativo cablaggio.
Chiave inserita nel blocchetto d'avviamento (interruttore chiave inserita ON).
1,0 o inferiore
E
Massa
Massa carrozzeria
In qualunque condizione: Controllare la continuità verso massa.
Presenza di continuità
Massa
