1. Misurare la tensione o controllare la continuità facendo riferimento alla tabella delle tensioni ai terminali (valori di riferimento).
2. Se il sistema non funziona correttamente nonostante i componenti ed i relativi cablaggi risultino in ordine, eseguire la ricerca guasti in base ai sintomi.
|

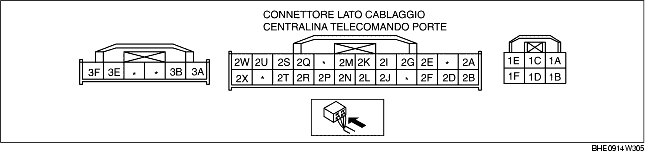

Terminale
|
Definizione del segnale
|
Collegato a
|
Condizione di misurazione
|
Tensione (V)/Continuità
|
Particolare/i da ispezionare
|
|---|---|---|---|---|---|
|
1A
|
Alimentazione
|
Fusibile D.LOCK da 15 A
|
In qualunque condizione
|
B+
|
• Fusibile D.LOCK da 15 A
• Batteria
• Ispezionare il relativo cablaggio.
|
|
1B
|
Controllo luce abitacolo
|
• Luce leggimappa
• Luce abitacolo
• Luce di cortesia
• Luce illuminazione suolo
|
Entro 5 minuti dall'apertura di una qualsiasi porta. |
1,2 o inferiore
|
• Fusibile ROOM da 15 A
• Luce leggimappa (vedere ISPEZIONE LUCE LEGGIMAPPA.)
• Luce abitacolo (vedere ISPEZIONE LUCE ABITACOLO.)
• Luce di cortesia
• Luce illuminazione suolo
• Interruttore porta (vedere ISPEZIONE INTERRUTTORE PORTA.)
• Serratura superiore porta posteriore (vedere ISPEZIONE INTERRUTTORE SERRATURA SUPERIORE PORTA POSTERIORE.)
• Serratura inferiore porta posteriore (vedere ISPEZIONE INTERRUTTORE SERRATURA INFERIORE PORTA POSTERIORE.)
• Ispezionare il relativo cablaggio.
|
|
Dopo 5 minuti o più dall'apertura di una qualsiasi porta. |
B+
|
||||
|
Tutte le porte chiuse.
|
B+
|
||||
|
1C
|
Uscita segnale di sblocco
|
Attuatore serratura porta anteriore
|
Mentre l'attuatore della serratura sta sbloccando la porta.
|
1,0 o inferiore→ B+→ 1,0 o inferiore
|
• Attuatore serratura porta anteriore (vedere ISPEZIONE ATTUATORE SERRATURA PORTA ANTERIORE.)
• Fusibile D.LOCK da 15 A
|
|
Altro
|
1,0 o inferiore
|
||||
|
1D
|
Uscita segnale di blocco
|
Attuatore serratura porta anteriore
|
Mentre l'attuatore sta bloccando la serratura.
|
1,0 o inferiore→ B+→ 1,0 o inferiore
|
• Attuatore serratura porta anteriore (vedere ISPEZIONE ATTUATORE SERRATURA PORTA ANTERIORE.)
• Fusibile D.LOCK da 15 A
|
|
Altro
|
1,0 o inferiore
|
||||
|
1E
|
Massa
|
Massa carrozzeria
|
In qualunque condizione: Controllare la continuità verso massa.
|
Presenza di continuità
|
Massa
|
|
1F
|
Uscita segnale di doppio blocco
|
Attuatore serratura porta anteriore
|
Mentre l'attuatore sta bloccando la doppia serratura. (Pulsante di blocco del trasmettitore premuto 2 volte in 5 secondi.)
|
1,0 o inferiore→ B+→ 1,0 o inferiore
|
• Attuatore serratura porta anteriore (vedere ISPEZIONE ATTUATORE SERRATURA PORTA ANTERIORE.)
• Fusibile D.LOCK da 15 A
|
|
Altro
|
1,0 o inferiore
|
||||
|
2A
|
Alimentazione
|
Fusibile ROOM da 15 A
|
In qualunque condizione
|
B+
|
Fusibile ROOM da 15 A
|
|
2B
|
IG1
|
Relè accensione
|
Commutatore avviamento ON
|
B+
|
• Relè accensione
• Ispezionare il relativo cablaggio.
|
|
Commutatore d'avviamento in posizione LOCK o ACC
|
1,0 o inferiore
|
||||
|
2D
|
Cofano aperto/chiuso
|
Interruttore serratura cofano
|
Cofano aperto.
|
5
|
• Interruttore serratura cofano
(Vedere ISPEZIONE INTERRUTTORE SERRATURA COFANO.)
• Fusibile D.LOCK da 15 A
• Ispezionare il relativo cablaggio.
|
|
Cofano chiuso.
|
1,0 o inferiore
|
||||
|
2E
|
Sblocco cofano bagagliaio
|
Relè apertura cofano bagagliaio
|
Pulsante del trasmettitore relativo al cofano bagagliaio premuto.
|
B+→ 1,2 o inferiore→ B+
|
• Relè apertura cofano bagagliaio (vedere ISPEZIONE RELÈ.)
• Interruttore annullamento apertura cofano bagagliaio (vedere ISPEZIONE INTERRUTTORE ANNULLAMENTO APERTURA COFANO BAGAGLIAIO.)
• Ispezionare il relativo cablaggio.
|
|
Altro
|
B+
|
||||
|
2F
|
Interruttore chiave inserita
|
Interruttore chiave inserita
|
Chiave inserita nel blocchetto d'avviamento. (Interruttore chiave inserita ON).
|
B+
|
• Interruttore chiave inserita (vedere ISPEZIONE INTERRUTTORE CHIAVE INSERITA.)
• Ispezionare il relativo cablaggio.
|
|
Altro
|
1,0 o inferiore
|
||||
|
2G
|
Interruttore luce bagagliaio on/off
|
Interruttore luce bagagliaio
|
Cofano bagagliaio aperto.
|
1,0 o inferiore
|
• Interruttore luce bagagliaio
• Luce bagagliaio
• Ispezionare il relativo cablaggio.
|
|
Cofano bagagliaio chiuso.
|
B+
|
||||
|
2L
|
Ingresso segnale di sblocco (interruttore collegamento serratura porta lato passeggero)
|
Interruttore collegamento serratura porta lato passeggero
|
Porta lato passeggero bloccata.
|
5
|
Interruttore collegamento serratura porta lato passeggero (vedere ISPEZIONE ATTUATORE SERRATURA PORTA ANTERIORE.)
|
|
Porta lato passeggero sbloccata.
|
1,0 o inferiore
|
||||
|
2I
|
Lampeggio d'emergenza
|
Centralina lampeggiatori
|
Pulsante di blocco del trasmettitore premuto
|
B+→ 1,0 o inferiore→ B+
|
• Centralina lampeggiatori
• Ispezionare il relativo cablaggio.
|
|
Pulsante di sblocco del trasmettitore premuto
|
B+→ 1,0 o inferiore→ B+→ 1,0 o inferiore→ B+
|
||||
|
Allarme antifurto: Attivo
|
1,0 o inferiore
|
||||
|
2J
|
Spia luminosa protezione veicolo
|
Quadro strumenti
|
Spia luminosa protezione veicolo spenta
|
B+
|
• Quadro strumenti (vedere ISPEZIONE QUADRO STRUMENTI.)
• Ispezionare il relativo cablaggio.
|
|
Entro 3 secondi circa da quando il commutatore d'avviamento viene messo in posizione ON (la spia luminosa protezione veicolo si accende)
|
5,5 o inferiore
|
||||
|
2K
|
Porta aperta/chiusa
|
Interruttore porta
|
Una qualsiasi porta aperta.
(Interruttore porta ON).
|
2,0 o inferiore
|
• Quadro strumenti (vedere ISPEZIONE QUADRO STRUMENTI.)
• Interruttore porta (vedere ISPEZIONE INTERRUTTORE PORTA.)
• Serratura superiore porta posteriore (vedere ISPEZIONE INTERRUTTORE SERRATURA SUPERIORE PORTA POSTERIORE.)
• Serratura inferiore porta posteriore (vedere ISPEZIONE INTERRUTTORE SERRATURA INFERIORE PORTA POSTERIORE.)
• Ispezionare il relativo cablaggio.
|
|
Tutte le porte chiuse.
(Interruttore porta OFF).
|
B+
|
||||
|
2M
|
Alimentazione sensore intrusione
|
Sensore intrusione
|
Sistema antifurto in fase di pre-innesco, innesco o allarme
|
Varia tra B+ e 2,0 o superiore
|
• Ispezionare il relativo cablaggio
|
|
Altro
|
1,0 o inferiore
|
||||
|
2N
|
ENABLE (ABILITA)
|
Ricevitore telecomando
|
Un qualsiasi pulsante del trasmettitore premuto senza che la chiave sia inserita nel blocchetto d'avviamento. (Interruttore chiave inserita OFF).
|
5→ 1,0 o inferiore
|
• Ricevitore telecomando (vedere ISPEZIONE RICEVITORE TELECOMANDO.)
• Ispezionare il relativo cablaggio.
|
|
Chiave inserita nel blocchetto d'avviamento (interruttore chiave inserita ON)
|
5
|
||||
|
2P
|
DATA (DATI)
|
Ricevitore telecomando
|
Un qualsiasi pulsante del trasmettitore premuto senza che la chiave sia inserita nel blocchetto d'avviamento. (Interruttore chiave inserita OFF).
|
1,0 o inferiore → variazione in positivo
|
• Ricevitore telecomando (vedere ISPEZIONE RICEVITORE TELECOMANDO.)
• Ispezionare il relativo cablaggio.
|
|
Chiave inserita nel blocchetto d'avviamento. (Interruttore chiave inserita ON).
|
1,0 o inferiore
|
||||
|
2Q
|
Ingresso segnale di blocco (interruttore collegamento serratura porta lato guida)
|
Interruttore collegamento serratura porta lato guida
|
Porta lato guida bloccata.
|
1,0 o inferiore
|
Interruttore collegamento serratura porta lato guida (vedere ISPEZIONE ATTUATORE SERRATURA PORTA ANTERIORE.)
|
|
Porta lato guida sbloccata.
|
5
|
||||
|
2R
|
Ingresso segnale di sblocco (interruttore collegamento serratura porta lato guida)
|
Interruttore collegamento serratura porta lato guida
|
Porta lato guida bloccata.
|
5
|
Interruttore collegamento serratura porta lato guida (vedere ISPEZIONE ATTUATORE SERRATURA PORTA ANTERIORE.)
|
|
Porta lato guida sbloccata.
|
1,0 o inferiore
|
||||
|
2S
|
Ingresso segnale di blocco/sblocco (interruttore cilindretto chiave porta lato guida)
|
Interruttore cilindretto chiave porta lato guida
|
Cilindretto chiave porta lato guida bloccato.
|
Circa 2,5
|
• Interruttore cilindretto chiave porta lato guida (vedere ISPEZIONE ATTUATORE SERRATURA PORTA ANTERIORE.)
• Ispezionare il relativo cablaggio.
|
|
Cilindretto chiave porta lato guida sbloccato.
|
1,0 o inferiore
|
||||
|
Altro
|
5
|
||||
|
2T
|
Sirena antifurto on/off
|
Sirena antifurto
|
Sistema antifurto: Innesco
|
Varia tra 1,0 o inferiore e B+
|
• Ispezionare il relativo cablaggio
|
|
Sistema antifurto: Disinnesco
|
B+
|
||||
|
2U
|
Alimentazione sblocco serratura
|
Interruttore fibbia
|
Entro 60 minuti dall'apertura di una qualsiasi porta |
B+
|
• Quadro strumenti (vedere ISPEZIONE QUADRO STRUMENTI.)
• Interruttore porta (vedere ISPEZIONE INTERRUTTORE PORTA.)
• Serratura superiore porta posteriore (vedere ISPEZIONE INTERRUTTORE SERRATURA SUPERIORE PORTA POSTERIORE.)
• Serratura inferiore porta posteriore (vedere ISPEZIONE INTERRUTTORE SERRATURA INFERIORE PORTA POSTERIORE.)
• Interruttore fibbia anteriore (vedere ISPEZIONE INTERRUTTORE FIBBIA ANTERIORE.)
• Ispezionare il relativo cablaggio.
|
|
Tutte le porte chiuse.
|
Mancanza di continuità
|
||||
|
60 minuti dopo l'apertura di una qualsiasi porta |
Presenza di continuità
|
||||
|
2W
|
Massa
|
Massa carrozzeria
|
In qualunque condizione: Controllare la continuità verso massa.
|
Presenza di continuità
|
Massa
|
|
2X
|
Sensore intrusione on/off
|
Sensore intrusione
|
Sistema antifurto: Attivo
|
1,0 o inferiore
|
• Ispezionare il relativo cablaggio
|
|
Sistema antifurto: Altro
|
Varia tra B+ e 4,5 o superiore
|
||||
|
3A
|
HS-CAN+
|
PCM
|
In qualunque condizione: Controllare la continuità nel cablaggio del PCM.
|
Presenza di continuità
|
-
|
|
3B
|
HS-CAN-
|
PCM
|
In qualunque condizione: Controllare la continuità nel cablaggio del PCM.
|
Presenza di continuità
|
-
|
|
3E
|
Tx
|
Bobina
|
Commutatore avviamento ON
|
8 o superiore
|
Bobina
|
|
Commutatore d'avviamento in posizione LOCK o ACC
|
1,0 o inferiore
|
||||
|
3F
|
Rx
|
Bobina
|
Commutatore avviamento ON
|
8 o superiore
|
Bobina
|
|
Commutatore d'avviamento in posizione LOCK o ACC
|
1,0 o inferiore
|
