DEMONTEREN/MONTEREN VOORSTOEL

BHE091357100W02

Waarschuwing

• Een onjuiste behandeling van de voorstoelen kan ertoe leiden dat de zij-airbags ongewild geactiveerd worden, waardoor ernstig letsel kan ontstaan. Lees de voorzorgsmaatregelen alvorens werkzaamheden aan de voorstoel met zij-airbag uit te voeren. (Zie VOORZORGSMAATREGELEN BIJ SERVICE.)

1. Verwijder de zij-airbags, indien van toepassing. (Zie VERWIJDEREN/PLAATSEN ZIJ-AIRBAG.)

2. Verwijder de onderdelen in de aangegeven volgorde, zie de tabel.

3. Plaats de onderdelen in omgekeerde volgorde.

Handmatig verstelbare stoel (bestuurdersstoel)


1	Knop of hendel rugleuningverstelling (afhankelijk van uitvoering)
2	Buitenste hevel hoogteverstelling
3	Binnenste hevel hoogteverstelling
4	Zijplaat
5	Afdekking binnenzijde
6	Gordelsluiting vóór
7	Afdekkap
8	Bekleding rugleuning
9	Kussen rugleuning
10	Frame rugleuning
11	Afdekkap zij-airbag
12	Bekleding zitting
13	Kussen zitting
14	Frame zitting
15	Stoelslede

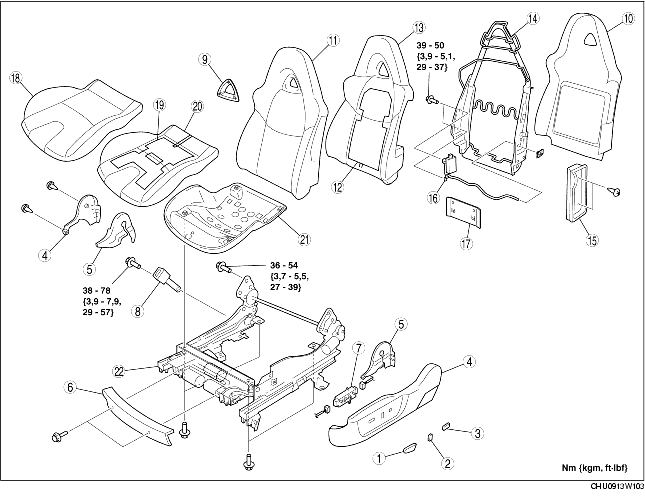

Elektrisch verstelbare stoel (bestuurdersstoel)


1	Schakelaar langsverstelling
2	Schakelaar rugleuningverstelling
3	Schakelaar lendensteunverstelling
4	Zijplaat
5	Afdekking binnenzijde
6	Afdekking voorzijde
7	Schakelaar stoelverstelling
8	Gordelsluiting vóór
9	Afdekkap
10	Afdekkap rugleuning
11	Bekleding rugleuning
12	Stoelverwarming
13	Kussen rugleuning
14	Frame rugleuning
15	Afdekkap zij-airbag
16	Motor lendensteun
17	Plaat rugleuning
18	Bekleding zitting
19	Stoelverwarming
20	Kussen zitting
21	Frame zitting
22	Stoelslede

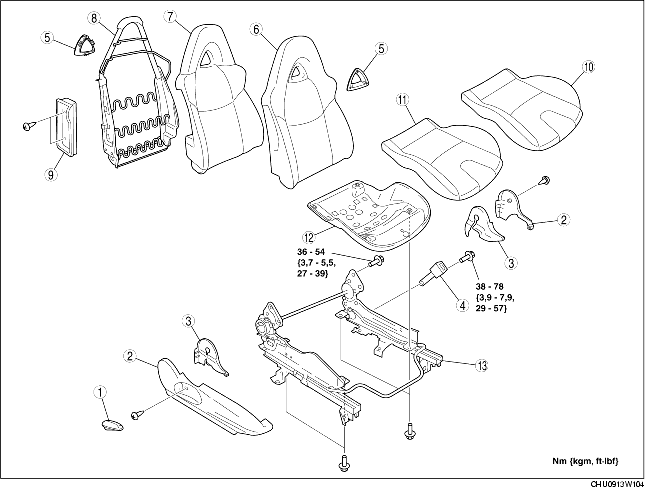

Handmatig verstelbare stoel (passagiersstoel)


1	Hendel rugleuningverstelling
2	Zijplaat
3	Afdekking binnenzijde
4	Gordelsluiting vóór
5	Afdekkap
6	Bekleding rugleuning
7	Kussen rugleuning
8	Frame rugleuning
9	Afdekkap zij-airbag
10	Bekleding zitting
11	Kussen zitting
12	Frame zitting
13	Stoelslede
