CONTROLE ONTVANGER CENTRALE PORTIERVERGRENDELING

BHE091467820W05

1. Meet de spanning op iedere aansluiting.

• Als de waarde niet is zoals is aangegeven in de tabel, controleer dan de aangegeven onderdelen.

2. Ga storingzoeken aan de hand van het storingzoekschema als alle onderdelen en de bijbehorende bedrading in orde zijn, maar het systeem nog steeds niet naar behoren functioneert.

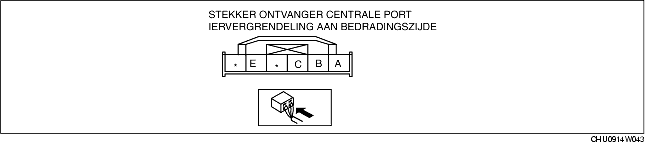

Spanning op aansluitingen (referentie)

Aansluiting

Signaal

Verbonden met

Meetvoorwaarde

Spanning (V)/ doorverbinding

Te controleren onderdelen

A
Voeding
Zekering ROOM 15 A
Onder alle omstandigheden
B+
Zekering ROOM 15 A
B
INSCHAKELEN
Ontvanger centrale portiervergrendeling
Als één van de toetsen van de afstandsbediening wordt ingedrukt terwijl de sleutel niet in het contactslot zit (schakelaar sleutel in contact UIT).
5→ 1,0 of minder
• Afstandsbediening
• Module centrale portiervergrendeling (Zie CONTROLE MODULE CENTRALE PORTIERVERGRENDELING.)
• Controleer desbetreffende bedrading.
Sleutel in contactslot (schakelaar sleutel in contact AAN).
5
C
DATA
Ontvanger centrale portiervergrendeling
Als één van de toetsen van de afstandsbediening wordt ingedrukt terwijl de sleutel niet in het contactslot zit (schakelaar sleutel in contact UIT).
1,0 of minder → wisselt
• Afstandsbediening
• Module centrale portiervergrendeling (Zie CONTROLE MODULE CENTRALE PORTIERVERGRENDELING.)
• Controleer desbetreffende bedrading.
Sleutel in contactslot (schakelaar sleutel in contact AAN).
1,0 of minder
E
MASSA
Massa carrosserie
Onder alle omstandigheden: Controleer op doorverbinding naar massa.
Doorverbinding gemeten
MASSA
