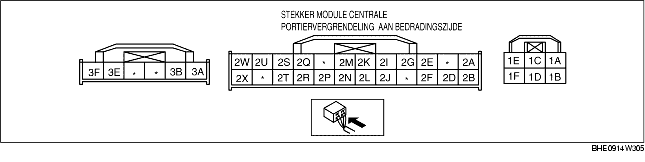

1. Meet de spanning of de geleiding overeenkomstig de tabel.
2. Ga storingzoeken aan de hand van het storingzoekschema als alle onderdelen en de bijbehorende bedrading in orde zijn, maar het systeem nog steeds niet naar behoren functioneert.
|
Aansluiting
|
Signaal
|
Verbonden met
|
Meetvoorwaarde
|
Spanning (V)/ doorverbinding
|
Te controleren onderdelen
|
|---|---|---|---|---|---|
|
1A
|
Voeding
|
Zekering D.LOCK 15 A
|
Onder alle omstandigheden
|
B+
|
• Zekering D.LOCK 15 A
• Accu
• Controleer desbetreffende bedrading.
|
|
1B
|
Regeling interieurverlichting
|
• Kaartleeslampje
• Interieurverlichting
• Instapverlichting
• Instapverlichting buitenzijde
|
Binnen 5 minuten na het openen van een portier. |
1,2 of minder
|
• Zekering ROOM 15 A
• Leeslampje (Zie CONTROLE INTERIEURVERLICHTING.)
• Interieurverlichting (Zie CONTROLE INTERIEURVERLICHTING.)
• Instapverlichting
• Instapverlichting buitenzijde
• Portierschakelaar (Zie CONTROLE PORTIERSCHAKELAAR.)
• Bovenste achterportiervergrendeling (Zie CONTROLE SCHAKELAAR BOVENSTE ACHTERPORTIERVERGRENDELING.)
• Onderste achterportiervergrendeling (Zie CONTROLE SCHAKELAAR BOVENSTE ONDERRPORTIERVERGRENDELING.)
• Controleer desbetreffende bedrading.
|
|
5 minuten of langer na het openen van een portier. |
B+
|
||||
|
Alle portieren gesloten.
|
B+
|
||||
|
1C
|
Uitgangssignaal ontgrendelen
|
Slotservo voorportier
|
Tijdens ontgrendelen servo.
|
1,0 of minder → B+ - 1,0 of minder
|
• Slotservo voorportier (Zie CONTROLE SLOTSERVO VOORPORTIER.)
• Zekering D.LOCK 15 A
|
|
Anders
|
1,0 of minder
|
||||
|
1D
|
Uitgangssignaal vergrendelen
|
Slotservo voorportier
|
Tijdens het vergrendelen van de slotservo.
|
1,0 of minder → B+ - 1,0 of minder
|
• Slotservo voorportier (Zie CONTROLE SLOTSERVO VOORPORTIER.)
• Zekering D.LOCK 15 A
|
|
Anders
|
1,0 of minder
|
||||
|
1E
|
MASSA
|
Massa carrosserie
|
Onder alle omstandigheden: Controleer op doorverbinding naar massa.
|
Doorverbinding gemeten
|
MASSA
|
|
1F
|
Supervergrendeling
|
Slotservo voorportier
|
Servo portiervergrendeling is dubbel vergrendeld. (Toets UNLOCK afstandsbediening tweemaal binnen 5 s ingedrukt)
|
1,0 of minder → B+ - 1,0 of minder
|
• Slotservo voorportier (Zie CONTROLE SLOTSERVO VOORPORTIER.)
• Zekering D.LOCK 15 A
|
|
Anders
|
1,0 of minder
|
||||
|
2A
|
Voeding
|
Zekering ROOM 15 A
|
Onder alle omstandigheden
|
B+
|
Zekering ROOM 15 A
|
|
2B
|
IG1
|
Contactrelais
|
Contact in stand ON
|
B+
|
• Contactrelais
• Controleer desbetreffende bedrading.
|
|
Contact in stand LOCK of ACC
|
1,0 of minder
|
||||
|
2D
|
Motorkap open/gesloten
|
Motorkapschakelaar
|
Motorkap open.
|
5
|
• Motorkapschakelaar
(Zie CONTROLE MOTORKAPSCHAKELAAR.)
• Zekering D.LOCK 15 A
• Controleer desbetreffende bedrading.
|
|
Motorkap gesloten.
|
1,0 of minder
|
||||
|
2E
|
Ontgrendelen achterklep
|
Ontgrendelingsrelais achterklep
|
Toets ACHTERKLEP op afstandsbediening ingedrukt.
|
B+→ 1,2 of minder → B+
|
• Ontgrendelingsrelais achterklep (Zie CONTROLE VAN RELAIS.)
• Blokkeerschakelaar achterklep (Zie CONTROLE BLOKKEERSCHAKELAAR ACHTERKLEPONTGRENDELING.)
• Controleer desbetreffende bedrading.
|
|
Anders
|
B+
|
||||
|
2F
|
Schakelaar sleutel in slot
|
Schakelaar sleutel in slot
|
Sleutel in contactslot. (schakelaar sleutel in slot AAN)
|
B+
|
• Schakelaar sleutel in contactslot (Zie CONTROLE SCHAKELAAR SLEUTEL IN SLOT.)
• Controleer desbetreffende bedrading.
|
|
Anders
|
1,0 of minder
|
||||
|
2G
|
Lichtschakelaar kofferruimte AAN/UIT
|
Lichtschakelaar kofferruimte
|
Achterklep open.
|
1,0 of minder
|
• Lichtschakelaar kofferruimte
• Bagageruimteverlichting
• Controleer desbetreffende bedrading.
|
|
Achterklep dicht.
|
B+
|
||||
|
2L
|
Ontgrendelsignaal (slotschakelaar portier passagierszijde)
|
Slotschakelaar portier passagierszijde
|
Portier passagierszijde vergrendeld.
|
5
|
Portierschakelaar passagierszijde (Zie CONTROLE SLOTSERVO VOORPORTIER.)
|
|
Portier passagierszijde ontgrendeld.
|
1,0 of minder
|
||||
|
2I
|
Alarmknipperlichten
|
Knipperlichtrelais
|
Toets LOCK op afstandsbediening ingedrukt
|
B+→ 1,0 of minder → B+
|
• Knipperlichtrelais
• Controleer desbetreffende bedrading.
|
|
Toets UNLOCK op afstandsbediening ingedrukt
|
B+ → 1,0 of minder → B+→ 1,0 of minder → B+
|
||||
|
Alarm antidiefstalsysteem: Actief
|
1,0 of minder
|
||||
|
2J
|
Waarschuwingslampje antidiefstalsysteem
|
Instrumentenpaneel
|
Waarschuwingslampje antidiefstalsysteem UIT
|
B+
|
• Instrumentenpaneel (Zie CONTROLE INSTRUMENTENPANEEL.)
• Controleer desbetreffende bedrading.
|
|
Binnen ongeveer 3 s nadat het contact in stand ON is gezet (waarschuwingslampje antidiefstalsysteem brandt)
|
5,5 of minder
|
||||
|
2K
|
Portier open/gesloten
|
Portierschakelaar
|
Een portier open.
(Portierschakelaar AAN)
|
2,0 of minder
|
• Instrumentenpaneel (Zie CONTROLE INSTRUMENTENPANEEL.)
• Portierschakelaar (Zie CONTROLE PORTIERSCHAKELAAR.)
• Bovenste achterportiervergrendeling (Zie CONTROLE SCHAKELAAR BOVENSTE ACHTERPORTIERVERGRENDELING.)
• Onderste achterportiervergrendeling (Zie CONTROLE SCHAKELAAR BOVENSTE ONDERRPORTIERVERGRENDELING.)
• Controleer desbetreffende bedrading.
|
|
Alle portieren gesloten.
(Portierschakelaar UIT)
|
B+
|
||||
|
2M
|
Voeding interieursensor
|
Interieursensor
|
Antidiefstalsysteem in voorbereidingsfase voor activering of geactiveerd of gaat af
|
Wisselt tussen B+ en minder dan 2,0 V
|
• Controleer desbetreffende bedrading
|
|
Anders
|
1,0 of minder
|
||||
|
2N
|
INSCHAKELEN
|
Ontvanger centrale portiervergrendeling
|
Afstandsbediening gebruikt zonder sleutel in contactslot. (schakelaar sleutel in slot UIT)
|
5→ 1,0 of minder
|
• Ontvanger centrale portiervergrendeling (Zie CONTROLE ONTVANGER CENTRALE PORTIERVERGRENDELING.)
• Controleer desbetreffende bedrading.
|
|
Sleutel in contactslot. (schakelaar sleutel in slot AAN)
|
5
|
||||
|
2P
|
DATA
|
Ontvanger centrale portiervergrendeling
|
Afstandsbediening gebruikt zonder sleutel in contactslot. (schakelaar sleutel in slot UIT)
|
1,0 of minder → wisselt
|
• Ontvanger centrale portiervergrendeling (Zie CONTROLE ONTVANGER CENTRALE PORTIERVERGRENDELING.)
• Controleer desbetreffende bedrading.
|
|
Sleutel in contactslot. (schakelaar sleutel in slot AAN)
|
1,0 of minder
|
||||
|
2Q
|
Vergrendelsignaal (slotschakelaar bestuurdersportier)
|
Slotschakelaar bestuurdersportier
|
Bestuurdersportier is vergrendeld.
|
1,0 of minder
|
Portierschakelaar bestuurderszijde (Zie CONTROLE SLOTSERVO VOORPORTIER.)
|
|
Bestuurdersportier ontgrendeld.
|
5
|
||||
|
2R
|
Ontgrendelsignaal (slotschakelaar bestuurdersportier)
|
Slotschakelaar bestuurdersportier
|
Bestuurdersportier is vergrendeld.
|
5
|
Portierschakelaar bestuurderszijde (Zie CONTROLE SLOTSERVO VOORPORTIER.)
|
|
Bestuurdersportier ontgrendeld.
|
1,0 of minder
|
||||
|
2S
|
Vergrendel-/ontgrendelsignaal (slotcilinderschakelaar bestuurdersportier)
|
Slotcilinderschakelaar bestuurdersportier
|
Slotcilinder bestuurdersportier is vergrendeld.
|
Ongeveer 2,5
|
• Slotcilinderschakelaar bestuurdersportier (Zie CONTROLE SLOTSERVO VOORPORTIER.)
• Controleer desbetreffende bedrading.
|
|
Slotcilinder bestuurdersportier is ontgrendeld.
|
1,0 of minder
|
||||
|
Anders
|
5
|
||||
|
2T
|
Sirene antidiefstalsysteem AAN/UIT
|
Sirene antidiefstalsysteem
|
Antidiefstalsysteem: inschakelfase
|
Wisselt tussen 1,0 of minder en B+
|
• Controleer desbetreffende bedrading
|
|
Antidiefstalsysteem: uitschakelfase
|
B+
|
||||
|
2U
|
Voeding ontgrendeling
|
Gespschakelaar
|
Binnen 60 minuten na het openen van een portier |
B+
|
• Instrumentenpaneel (Zie CONTROLE INSTRUMENTENPANEEL.)
• Portierschakelaar (Zie CONTROLE PORTIERSCHAKELAAR.)
• Bovenste achterportiervergrendeling (Zie CONTROLE SCHAKELAAR BOVENSTE ACHTERPORTIERVERGRENDELING.)
• Onderste achterportiervergrendeling (Zie CONTROLE SCHAKELAAR BOVENSTE ONDERRPORTIERVERGRENDELING.)
• Gespschakelaar (Zie CONTROLE GESPSCHAKELAAR VÓÓR.)
• Controleer desbetreffende bedrading.
|
|
Alle portieren gesloten.
|
Geen doorverbinding
|
||||
|
Binnen 60 minuten na het sluiten van een portier |
Doorverbinding gemeten
|
||||
|
2W
|
MASSA
|
Massa carrosserie
|
Onder alle omstandigheden: Controleer op doorverbinding naar massa.
|
Doorverbinding gemeten
|
MASSA
|
|
2X
|
Interieursensor AAN/UIT
|
Interieursensor
|
Antidiefstalsysteem: ingeschakeld
|
1,0 of minder
|
• Controleer desbetreffende bedrading
|
|
Antidiefstalsysteem: overige
|
Wisselt tussen B+ en minder dan 4,5 V
|
||||
|
3A
|
HS-CAN+
|
PCM
|
Onder alle omstandigheden: Controleer bedrading naar PCM op doorverbinding.
|
Doorverbinding gemeten
|
-
|
|
3B
|
HS-CAN-
|
PCM
|
Onder alle omstandigheden: Controleer bedrading naar PCM op doorverbinding.
|
Doorverbinding gemeten
|
-
|
|
3E
|
Tx
|
Spoel
|
Contact in stand ON
|
8 of meer
|
Spoel
|
|
Contact in stand LOCK of ACC
|
1,0 of minder
|
||||
|
3F
|
Rx
|
Spoel
|
Contact in stand ON
|
8 of meer
|
Spoel
|
|
Contact in stand LOCK of ACC
|
1,0 of minder
|
