REMOCION/INSTALACION CARTER DEL ACEITE

Atención

• Quitar e instalar todas las partes cuando el motor esté frío, de lo contrario se podrían causar graves quemaduras o lesiones.

1. Quitar la tapa del motor. (Véase REMOCION/INSTALACION TAPA DEL MOTOR).

2. Quitar la tapa de la batería.

3. Desconectar el cable negativo de la batería. (Véase REMOCION/INSTALACION BATERIA).

4. Eliminar el aceite del motor. (Véase SUSTITUCION ACEITE DEL MOTOR).

5. Quitar según el orden indicado en la tabla.

6. Instalar en el orden contrario al de la remoción.

7. Añadir aceite del motor. (Véase SUSTITUCION ACEITE DEL MOTOR).

8. Poner en marcha el motor y comprobar que no hayan pérdidas de aceite en las zonas donde se ha trabajado.

• Si hay pérdidas de aceite, localizar la causa y reparar o sustituir el componente en cuestión.

9. Controlar el nivel del aceite. (Véase CONTROL NIVEL DE ACEITE DEL MOTOR).

Detalles de remoción conjunto cárter del aceite

1. Quitar el cárter del aceite mediante un separador.

Detalles de instalación conjunto cárter del aceite

Advertencia

• Applicar la masilla impermeable de silicona en una línea continua alrededor de todo el perímetro.

• Instalar el cárter del aceite a los 5 minutos de haber aplicado la masilla impermeable de silicona.

• Si se usan pernos fileteados sucios de masilla impermeable, se puede dañar el alojamiento.

1. Eliminar el aceite, la suciedad, la masilla impermeable y otros materiales extraños del alojamiento y del cárter del aceite.

2. Cuando se vuelven a utilizar los pernos de instalación del cárter del aceite, eliminar la masilla impermeable vieja de los pernos fileteados.

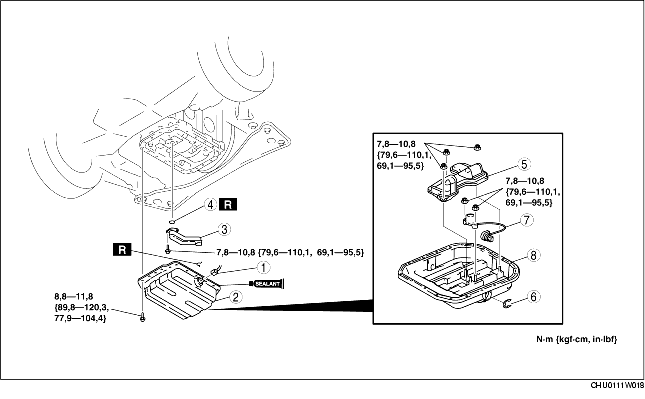

3. Aplicar masilla impermeable de silicona en las áreas que se muestran en la figura.

Espesor capa

2,5-6,5 mm (0,10-0,26 in)

4. Apretar el perno de instalación del cárter del aceite.

Par de torsión

8,8-11,8 N·m (89,8-120,3 kgf·cm; 77,9-104,4 in·lbf)
