REMOCION/INSTALACION BARRA ESTABILIZADORA DELANTERA

BHE021334100W01

Advertencia

• Si los pasos siguientes se realizan sin haber quitado primero el sensor de velocidad rueda ABS, podría producirse una apertura en el circuito causada por haber tirado del cableado. Antes de realizar los siguientes procedimientos, quitar el sensor de velocidad rueda ABS (lado del eje) y fijarlo en un lugar seguro para evitar que durante el mantenimiento pueda caerse accidentalmente.

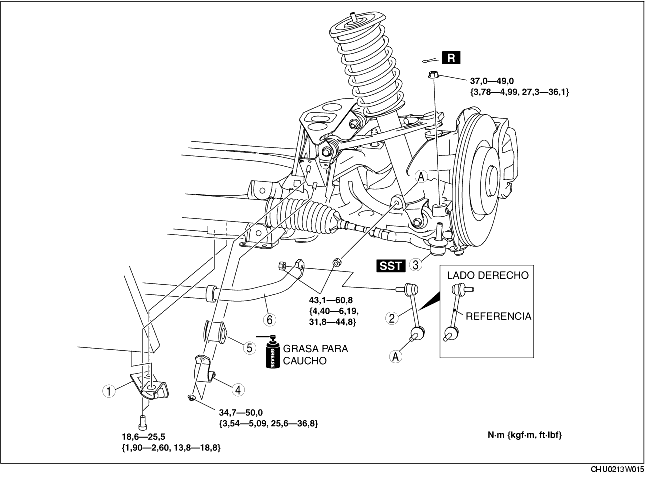

1. Quitar según el orden indicado en la tabla.

2. Instalar en el orden contrario al de la remoción.


1	Estribo soporte radiador
2	Brazo barra estabilizadora
3	Extremo de la barra de acoplamiento (Véase Detalles de remoción cabeza tirante).
4	Soporte barra estabilizadora (Véase Detalles de instalación soporte barra estabilizadora).
5	Casquillo barra estabilizadora
6	Barra estabilizadora delantera

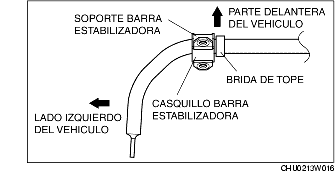

Detalles de instalación soporte barra estabilizadora

1. Aplicar grasa para caucho en la lado interno del casquillo de la barra estabilizadora.

2. Alinear el lado externo del tope de deslizamiento de la barra estabilizadora con el casquillo de la barra estabilizadora.

3. Instalar el soporte de la barra estabilizadora
