REMOCION/INSTALACION DIFERENCIAL TRASERO

Advertencia

• Si los pasos siguientes se realizan sin haber quitado primero el sensor de velocidad rueda ABS, podría producirse una apertura en el circuito causada por haber tirado del cableado. Antes de realizar los pasos siguientes, quitar el sensor velocidad rueda (lado eje) del ABS y fijarlo en un lugar seguro para evitar que durante el mantenimiento pueda caer accidentalmente.

1. Vaciar el aceite del diferencial trasero.

2. Quitar el tubo intermedio y el silenciador principal. (Véase REMOCION/INSTALACION DEL SISTEMA DE ESCAPE).

3. Quitar el eje de transmisión. (Véase REMOCION/INSTALACION EJE DE TRANSMISION).

4. Quitar el bastidor grupo propulsor. (Véase Detalles de remoción bastidor grupo propulsor). (Véase Note sur la dépose du cadre de centrale électrique). (Véase Detalles de instalación bastidor grupo propulsor).(Véase Note sur la repose du cadre de centrale électrique). (Véase Note sur la dépose du cadre de centrale électrique). (Véase Note sur la repose du cadre de centrale électrique).

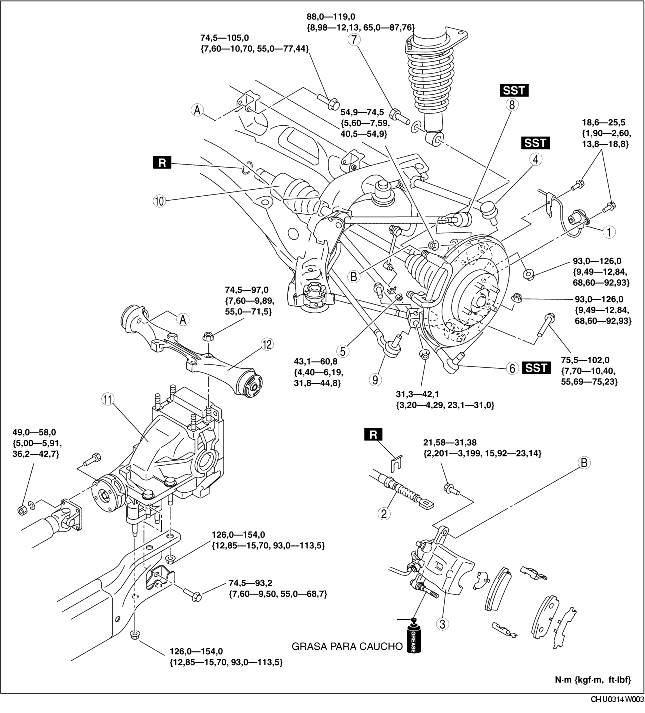

5. Quitar según el orden indicado en la tabla.

6. Instalar en el orden contrario al de la remoción.

7. Añadir aceite del diferencial trasero. (Véase SUSTITUCION ACEITE DEL DIFERENCIAL).

.

Detalles de remoción conjunto pinza de freno

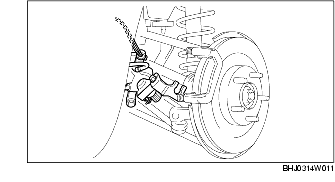

1. Colgar el conjunto pinza de freno utilizando un cable.

2. Apretar temporalmente la tuerca de rueda para prevenir que el disco se caiga.

Detalles de remoción conjunto huso articulado trasero, semieje trasero

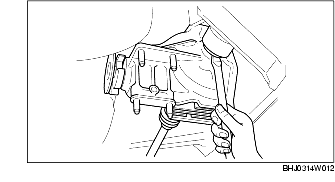

1. Insertar una palanca de neumático o similar entre el diferencial trasero y el anillo externo lateral del diferencial, y quitar el semieje trasero.

Advertencia

• Los bordes afilados del semieje pueden cortar o perforar el sello de aceite. Tener cuidado de no dañar el sello del aceite cuando se quita el semieje del diferencial.

2. Tirar del semieje trasero y del conjunto de huso articulado trasero hacia el lado externo, y desconectar el semieje trasero del diferencial trasero.

3. Para sostener el semieje trasero y el conjunto huso articulado trasero, instalar el brazo lateral trasero (superior) temporalmente al huso articulado trasero después de haber desconectado el semieje trasero.

Detalles de remoción/instalación diferencial trasero

Atención

• Si el diferencial trasero se cae, puede causar lesiones graves o mortales, y daños al vehículo. Cuando se quite/instale el diferencial trasero, verificar que está sujetado de forma segura con el gato.

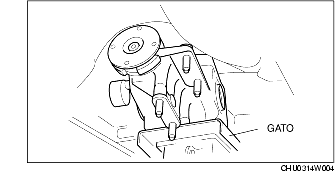

1. Quitar o instalar el diferencial trasero, mientras se sostiene de forma segura con un gato, y moviendo dicho gato gradualmente.

Detalles de instalación conjunto huso articulado trasero, semieje trasero

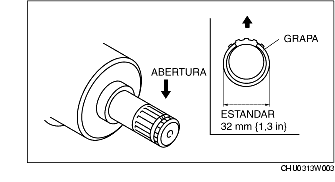

1. Instalar una nueva grapa del semieje a la ranura de la grapa en la punta del semieje trasero, con la grapa abierta boca arriba y con la amplitud especificada.

Estándar

32 mm (1,3 in)

2. Después de instalar la grapa, medir el diámetro externo por si excede de lo especificado y reinstalar una nueva grapa.

3. Aplicar aceite del diferencial en el borde del sello de aceite del diferencial.

Advertencia

• Los bordes afilados del semieje puden cortar o perforar el sello de aceite. Tener cuidado de no dañar el sello del aceite cuando se instale el semieje trasero al diferencial trasero.

4. Insertar un semieje trasero en el diferencial trasero con la apertura de la grapa boca arriba.

5. Después de la instalación, comprobar que el semieje trasero esté firmemente sujetado por la grapa, tirando del anillo externo del lado del diferencial hacia el eje.
