Procedimiento de diagnóstico
|
PASO
|
INSPECCION
|
ACCION
|
|
|---|---|---|---|
|
1
|
CONTROLAR LA TENSION DE ALIMENTACION CON EL WDS O INSTRUMENTO EQUIVALENTE
• Poner el conmutador de arranque en posición OFF.
• Conectar el WDS o instrumento equivalente al DLC-2.
• Poner el conmutador de arranque en posición ON (motor apagado).
• Acceder al PID B+.
• ¿La tensión es correcta?
|
Sí
|
El funcionamiento incorrecto puede ser temporal. Pasar al Paso 6.
|
|
No
|
Pasar al paso siguiente.
|
||
|
2
|
CONTROLAR LA BATERIA
• Controlar la batería.
(Véase INSPECTION DE BATTERIE).
• ¿Funciona correctamente?
|
Sí
|
Pasar al paso siguiente.
|
|
No
|
Reparar o sustituir la batería, luego pasar al Paso 6.
(Véase REMOCION/INSTALACION BATERIA).
|
||
|
3
|
CONTROLAR EL ALTERNADOR
• Controlar el alternador.
(Véase CONTROL ALTERNADOR).
• ¿Funciona correctamente?
|
Sí
|
Pasar al paso siguiente.
|
|
No
|
Reparar o sustituir el alternador, luego pasar al Paso 6.
(Véase REMOCION/INSTALACION ALTERNADOR).
|
||
|
4
|
CONTROLAR SI EL FUNCIONAMIENTO INCORRECTO ES CAUSADO POR UNA CONEXION DEFECTUOSA DEL MODULO DE CONTROL EPS O UNA DEFORMACION DE LA CLAVIJA
• Poner el conmutador de arranque en posición OFF.
• Controlar la conexión del módulo de control y del cableado EPS.
• Desconectar el conector del módulo de control EPS.
• Controlar si el funcionamiento incorrecto es causado por una conexión defectuosa del módulo de control EPS o una deformación de la clavija
• ¿La conexión del conector, las clavijas del conector y el cableado están normales?
|
Sí
|
Pasar al paso siguiente.
|
|
No
|
Reparar o sustituir el cableado de conector que funciona incorrectamente, luego pasar al Paso 6.
|
||
|
5
|

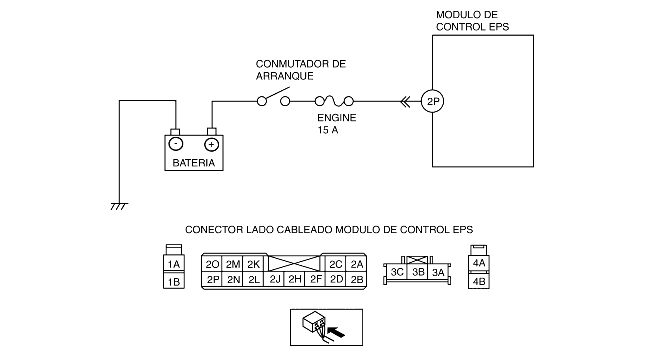

CONTROLAR SI EL CIRCUITO DE ALIMENTACION DEL MODULO DE CONTROL EPS ESTA EN CORTOCIRCUITO HACIA MASA
• Desconectar el terminal positivo de la batería.
• Controlar por si hay continuidad entre el terminal 2P del módulo de control EPS y la masa.
• ¿Hay continuidad?
|
Sí
|
Reparar o sustituir el cableado por si hay cortocircuito hacia masa entre el terminal 2P del módulo de control EPS y la masa, luego pasar al Paso 6.
|
|
No
|
Pasar al paso siguiente.
|
||
|
6
|
COMPROBAR QUE SE HAYA COMPLETADO LA BUSQUEDA AVERIAS
• Volver a conectar todos los conectores desconectados.
• Borrar el DTC de la memoria.
• Poner el conmutador de arranque en posición OFF.
• Poner en marcha el motor.
• ¿Aparece el mismo DTC?
|
Sí
|
Sustituir el módulo de control EPS, luego pasar al paso siguiente.
|
|
No
|
Pasar al paso siguiente.
|
||
|
7
|
LLEVAR A CABO EL PROCEDIMIENTO POST-REPARACION
• ¿Hay otros DTC?
|
Sí
|
Pasar al control del DTC interesado.
(Véase Tabla de los DTC).
|
|
No
|
Búsqueda averías DTC completada.
|
||
