1. Eseguire la procedura pre-riparazione e la procedura di sicurezza relativa al sistema di alimentazione. (Vedere PROCEDURA PRE-RIPARAZIONE.)
2. Scollegare il cavo negativo della batteria. (Vedere RIMOZIONE/INSTALLAZIONE BATTERIA.)
3. Rimuovere la prolunga del collettore (superiore). (Vedere RIMOZIONE/INSTALLAZIONE SISTEMA D'ASPIRAZIONE.)
4. Rimuovere la prolunga del collettore (inferiore). (Vedere RIMOZIONE/INSTALLAZIONE SISTEMA D'ASPIRAZIONE.)

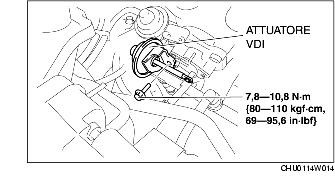

5. Rimuovere il bullone d'installazione della staffa dell'attuatore VDI e rimuovere l'attuatore.
6. Scollegare il connettore dell'iniettore del carburante.

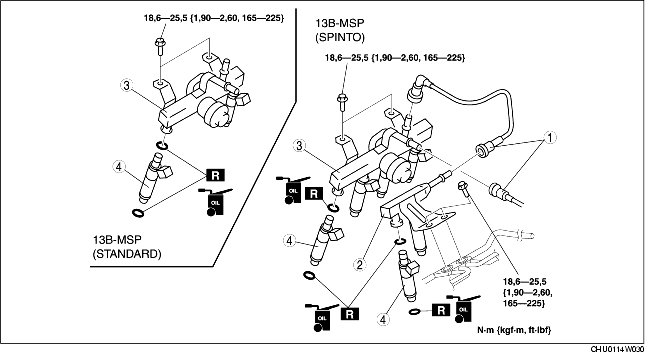

7. Rimuovere nell'ordine indicato in tabella.
|
1
|
Connettore a sganciamento rapido
(Vedere Nel vano motore.)
|
|
2
|
Distributore carburante (lato corpo)
|
|
3
|
Distributore carburante (lato collettore aspirazione)
|
|
4
|
Iniettore carburante
|
8. Installare in ordine inverso rispetto alla rimozione.
9. Ispezionare l'attuatore del sistema di aspirazione a effetto dinamico variabile (VDI). (Vedere ISPEZIONE ATTUATORE SISTEMA DI ASPIRAZIONE A EFFETTO DINAMICO VARIABILE (VDI).)
10. Ispezionare ogni componente eseguendo la "PROCEDURA POST-RIPARAZIONE". (Vedere PROCEDURA POST-RIPARAZIONE.)
