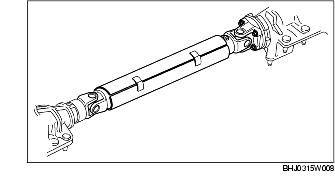

RIMOZIONE/INSTALLAZIONE ALBERO DI TRASMISSIONE

Albero di trasmissione in fibra di carbone

Avvertenza

• L'albero di trasmissione rinforzato in fibra in carbone può scheggiarsi o incrinarsi se fatto cadere. Per evitare eventuali danneggiamenti, maneggiare l'albero con la massima cura durante le operazioni di rimozione/installazione.

• Sostituire l'albero di trasmissione se dovesse cadere.

1. Rimuovere la traversa anteriore del tunnel.

2. Rimuovere la traversa posteriore del tunnel.

3. Rimuovere il tubo di scarico e il silenziatore.

(Vedere RIMOZIONE/INSTALLAZIONE SISTEMA DI SCARICO.)

4. Rimuovere l'isolatore termico.

5. Proteggere l'albero di trasmissione con un'imbottitura di gomma o qualcosa di simile.

Avvertenza

• Rimuovere l'imbottitura di gomma o la copertura usata come protezione una volta terminata l'installazione dell'albero di trasmissione.

6. Rimuovere nell'ordine indicato in tabella.

7. Installare in ordine inverso rispetto alla rimozione.

8. Rimuovere l'imbottitura di gomma o la copertura usata come protezione dall'albero di trasmissione.

Albero di trasmissione in acciaio

1. Rimuovere la traversa anteriore del tunnel.

2. Rimuovere la traversa posteriore del tunnel.

3. Rimuovere il tubo di scarico e il silenziatore.

(Vedere RIMOZIONE/INSTALLAZIONE SISTEMA DI SCARICO.)

4. Rimuovere l'isolatore termico.

5. Rimuovere nell'ordine indicato in tabella.

6. Installare in ordine inverso rispetto alla rimozione.

Dettaglio rimozione albero di trasmissione

Avvertenza

• Quando si sostituisce l'albero di trasmissione, segnare la posizione dell'etichetta del medesimo sulla flangia filettata.

1. Prima di rimuovere l'albero di trasmissione, fare dei segni di riferimento sulla forcella e sulla flangia filettata del differenziale.

2. Inserire una tavola di legno dietro il differenziale posteriore e rimuovere l'albero di trasmissione.

3. Installare lo SST sulla prolunga della scatola.

Dettaglio installazione albero di trasmissione

1. Allineare i riferimenti e installare l'albero di trasmissione.

Avvertenza

• Quando si installa un albero di trasmissione in fibra di carbone nuovo, rimuovere la copertura protettiva solo al termine dell'installazione.

• Maneggiare l'albero di trasmissione con la massima cura.

2. Quando si installa un albero di trasmissione nuovo, allineare il segno sulla flangia filettata del differenziale con l'etichetta sull'albero di trasmissione.
