DTC B2444, U2017


DTC	B2444	Sensore airbag laterale lato guida (anomalia nel circuito interno)
DTC	U2017	Sensore airbag laterale lato guida (errore di comunicazione)
CONDIZIONI		Attenzione • Le condizioni di rilevamento servono per capire il profilo del DTC prima di eseguire l'ispezione. Eseguendo l'ispezione basandosi sulle sole condizioni di rilevamento, si può incorrere in errori che possono mettere a repentaglio l'incolumità personale e l'integrità del sistema. Quando si esegue l'ispezione, seguire sempre la procedura. • Cablaggio tra sensore airbag laterale lato guida e unità SAS difettoso • Circuito del sensore airbag laterale lato guida malfunzionante
POSSIBILE CAUSA		• Circuito aperto o cortocircuito nel cablaggio tra sensore airbag laterale lato guida e unità SAS • Sensore air bag laterale lato guida malfunzionante • Unità SAS malfunzionante


PASSO	ISPEZIONE		AZIONE
1	ISPEZIONARE IL SENSORE AIRBAG LATERALE LATO GUIDA • Verificare i DATI PID indicati di seguito usando il WDS o uno strumento equivalente. (Vedere TABELLA CONTROLLO DATI PID.) - OD_D_CRSH • Il sensore airbag laterale lato guida è in buone condizioni?	Sì	[Diagnosi per guasto attuale] • Sostituire l'unità SAS. (Vedere RIMOZIONE/INSTALLAZIONE UNITÀ SAS.) [Diagnosi per guasto insorto in passato] • Ricerca guasti completata.
1		No	Andare al passo successivo.

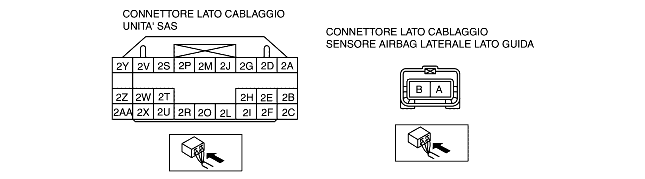

2	CONTROLLARE IL CABLAGGIO TRA SENSORE AIRBAG LATERALE LATO GUIDA E UNITÀ SAS Attenzione • Una manipolazione impropria dei componenti del sistema airbag può causare l'attivazione dei moduli airbag o dei pretensionatori delle cinture di sicurezza, con serio pericolo per l'incolumità personale. Leggere tutti gli avvisi legati alla manutenzione prima di maneggiare i componenti del sistema airbag. (Vedere AVVISI DI PERICOLO RIGUARDANTI LA MANUTENZIONE.) (Vedere AVVERTENZE RIGUARDANTI LA MANUTENZIONE.) • Posizionare il commutatore d'avviamento su LOCK. • Scollegare il cavo negativo della batteria e lasciar passare 1 minuto o più. • Rimuovere il coperchio del piantone. • Scollegare il connettore della molla a spirale a lamina. • Rimuovere il vano portaoggetti. • Scollegare il connettore del modulo airbag lato passeggero. • Scollegare i connettori dei moduli airbag laterali lato guida e lato passeggero. • Scollegare i connettori dei moduli airbag a tendina lato guida e lato passeggero. • Rimuovere l'arredamento inferiore della porta posteriore. • Scollegare i connettori dei pretensionatori delle cinture di sicurezza lato guida e lato passeggero. • Staccare parzialmente il tappeto del pavimento. • Scollegare il connettore dell'unità SAS. • Scollegare il connettore del sensore airbag laterale lato guida. • Collegare il cavo negativo della batteria. • Controllare il cablaggio tra il terminale 2Z dell'unità SAS e il terminale A del sensore airbag laterale lato guida, e tra il terminale 2AA dell'unità SAS e il terminale B del sensore airbag laterale lato guida per quanto segue: - Cortocircuito verso massa - Cortocircuito verso l'alimentazione - Circuito aperto • Il cablaggio è in buone condizioni?	Sì	Sostituire il sensore airbag laterale lato guida, quindi andare al passo successivo. (Vedere RIMOZIONE/INSTALLAZIONE SENSORE AIRBAG LATERALE.)
2		No	Sostituire il cablaggio dell'airbag.
3	ISPEZIONARE L'UNITÀ SAS • Posizionare il commutatore d'avviamento su LOCK. • Scollegare il cavo negativo della batteria e lasciar passare 1 minuto o più. • Collegare il connettore dell'unità SAS. • Collegare il connettore del sensore airbag laterale lato guida. • Vengono indicati i DTC B2444 e/o U2017?	Sì	[Diagnosi per guasto attuale] • Sostituire l'unità SAS. (Vedere RIMOZIONE/INSTALLAZIONE UNITÀ SAS.) [Diagnosi per guasto insorto in passato] • Ricerca guasti completata.
3		No	Ricerca guasti completata.
