RIMOZIONE/INSTALLAZIONE MODULO AIRBAG LATERALE

Attenzione

• Una manipolazione impropria del modulo airbag può provocarne l'accidentale attivazione, con serio pericolo per l'incolumità personale. Leggere tutti gli avvisi legati alla manutenzione prima di maneggiare il modulo airbag. (Vedere AVVISI DI PERICOLO RIGUARDANTI LA MANUTENZIONE.) (Vedere AVVERTENZE RIGUARDANTI LA MANUTENZIONE.)

• Se nello schienale del sedile sono presenti oggetti estranei, quando il modulo airbag laterale si attiva tali oggetti possono venire espulsi con violenza con seri rischi per l'incolumità personale. Prima di installare il modulo airbag laterale, verificare che non ci siano corpi estranei nello schienale del sedile.

1. Posizionare il commutatore d'avviamento su LOCK.

2. Scollegare il cavo negativo della batteria e lasciar passare 1 minuto o più.

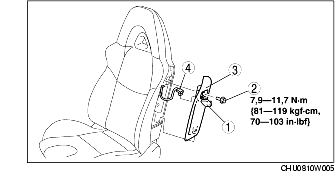

3. Rimuovere nell'ordine indicato in tabella.

4. Installare in ordine inverso rispetto alla rimozione.

5. Posizionare il commutatore d'avviamento su ON.

6. Verificare che la spia del sistema airbag si accenda per circa 6 secondi e poi si spenga.

• Se la spia del sistema airbag non si comporta normalmente, fare riferimento alla diagnostica di bordo (del sistema airbag) e ispezionare il sistema.

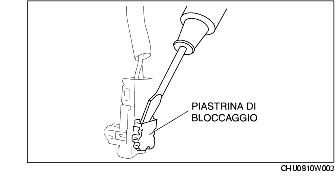

Dettaglio rimozione connettore

1. Usando un cacciavite a punta piatta, scalzare la piastrina di bloccaggio del connettore.

2. Scollegare il connettore.
