SMONTAGGIO/MONTAGGIO SEDILE ANTERIORE
BHE091357100W02
-
Attenzione
-
• Una manipolazione impropria del sedile anteriore (dotato di airbag laterale) può causare l'accidentale attivazione dell'airbag laterale con serio pericolo per l'incolumità personale. Leggere tutti gli avvisi legati alla manutenzione prima di armeggiare con il sedile anteriore (dotato di airbag laterale). (Vedere AVVISI DI PERICOLO RIGUARDANTI LA MANUTENZIONE.)
1. Sui veicoli con airbag laterali, rimuovere il modulo airbag laterale. (Vedere RIMOZIONE/INSTALLAZIONE MODULO AIRBAG LATERALE.)
2. Smontare nell'ordine indicato in tabella.
3. Montare nell'ordine inverso allo smontaggio.
Sedile manuale (lato guida)
|
1
|
Manopola reclinatore schienale (tipo a manopola)/Leva reclinatore schienale (tipo a leva)
|
|
2
|
Leva di sollevamento esterna
|
|
3
|
Leva di sollevamento interna
|
|
4
|
Coperchio laterale
|
|
5
|
Coperchio interno
|
|
6
|
Fibbia anteriore
|
|
7
|
Coperchio
|
|
8
|
Rivestimento schienale
|
|
9
|
Imbottitura schienale
|
|
10
|
Telaio schienale
|
|
11
|
Coperchio airbag laterale
|
|
12
|
Rivestimento cuscino
|
|
13
|
Imbottitura cuscino
|
|
14
|
Telaio cuscino
|
|
15
|
Regolatore posizione sedile
|
Sedile elettrico (lato guida)
|
1
|
Manopola interruttore regolazione posizione sedile
|
|
2
|
Manopola interruttore reclinatore schienale
|
|
3
|
Manopola interruttore supporto lombare
|
|
4
|
Coperchio laterale
|
|
5
|
Coperchio interno
|
|
6
|
Coperchio anteriore
|
|
7
|
Interruttore sedile elettrico
|
|
8
|
Fibbia anteriore
|
|
9
|
Coperchio
|
|
10
|
Coperchio schienale
|
|
11
|
Rivestimento schienale
|
|
12
|
Riscaldatore sedile
|
|
13
|
Imbottitura schienale
|
|
14
|
Telaio schienale
|
|
15
|
Coperchio airbag laterale
|
|
16
|
Motore supporto lombare
|
|
17
|
Anima rigida schienale
|
|
18
|
Rivestimento cuscino
|
|
19
|
Riscaldatore sedile
|
|
20
|
Imbottitura cuscino
|
|
21
|
Telaio cuscino
|
|
22
|
Regolatore posizione sedile
|

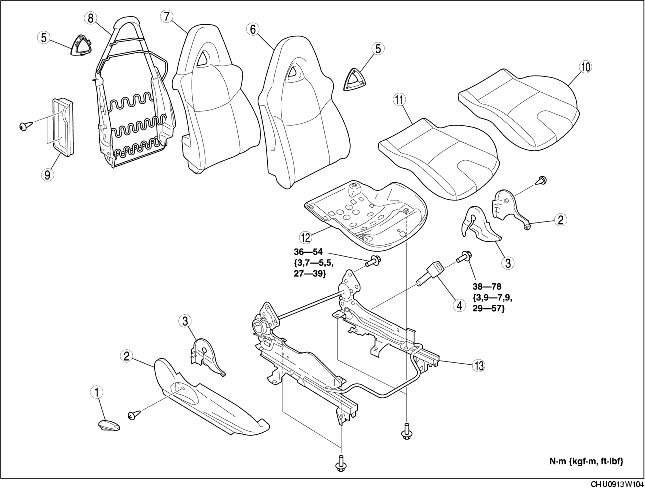

Sedile manuale (lato passeggero)
|
1
|
Leva reclinatore schienale
|
|
2
|
Coperchio laterale
|
|
3
|
Coperchio interno
|
|
4
|
Fibbia anteriore
|
|
5
|
Coperchio
|
|
6
|
Rivestimento schienale
|
|
7
|
Imbottitura schienale
|
|
8
|
Telaio schienale
|
|
9
|
Coperchio airbag laterale
|
|
10
|
Rivestimento cuscino
|
|
11
|
Imbottitura cuscino
|
|
12
|
Telaio cuscino
|
|
13
|
Regolatore posizione sedile
|
