RIMOZIONE/INSTALLAZIONE GRUPPO OTTICO ANTERIORE
BHE091851060W01
-
Attenzione
-
• Un intervento non corretto sui fari a scarica può provocare scosse elettriche. Prima di intervenire sui fari a scarica, leggere sempre gli avvisi riguardanti la manutenzione dei fari a scarica. (Vedere AVVISI DI PERICOLO RIGUARDANTI LA MANUTENZIONE DEI FARI A SCARICA.)
1. Scollegare il cavo negativo della batteria.
2. Rimuovere gli indicatori di direzione anteriori laterali. (Vedere RIMOZIONE/INSTALLAZIONE INDICATORE DI DIREZIONE ANTERIORE LATERALE.)
3. Rimuovere il paraurti anteriore. (Vedere RIMOZIONE/INSTALLAZIONE PARAURTI ANTERIORE.)

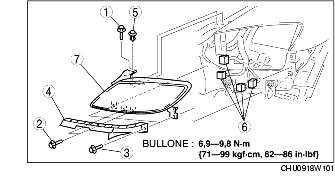

4. Rimuovere nell'ordine indicato in tabella.
|
1
|
Bullone A
|
|
2
|
Bullone B
|
|
3
|
Bullone C
|
|
4
|
Coperchio
|
|
5
|
Fermaglio
|
|
6
|
Connettore
|
|
7
|
Gruppo ottico anteriore
|
5. Installare in ordine inverso rispetto alla rimozione.
6. Regolare l'orientamento dei fari. (Vedere ORIENTAMENTO DEI FARI)
