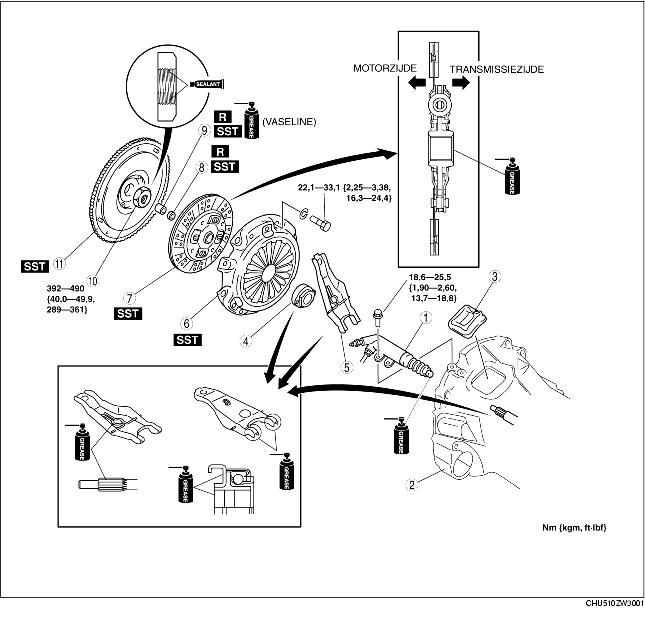

VERWIJDEREN/PLAATSEN KOPPELING

1. Verwijder de onderdelen in de aangegeven volgorde, zie de tabel.

2. Plaats de onderdelen in omgekeerde volgorde.

.

Aanwijzing voor verwijderen - drukgroep, koppelingsplaat

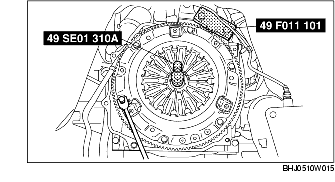

1. Plaats de SST's.

2. Draai de bouten kruislings met één slag per keer los tot er geen veerdruk meer op staat.

3. Verwijder de drukgroep en de koppelingsplaat.

Aanwijzing voor verwijderen - oliekeerring, toplager

Aanwijzing

• Verwijder het toplager alleen als er een defect is.

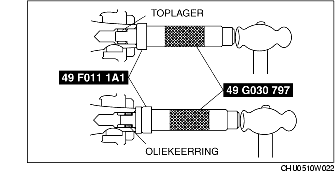

1. Verwijder met SST gelijktijdig het toplager en de oliekeerring.

Aanwijzing voor verwijderen - vliegwiel

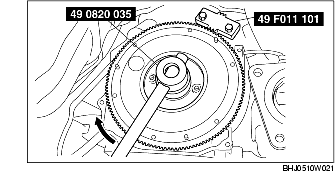

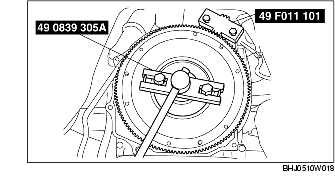

1. Plaats SST op het vliegwiel.

2. Verwijder de borgmoer met SST.

Aanwijzing

• Controleer de excentrische as op olielekkage nadat het vliegwiel verwijderd is. Vervang de oliekeerring indien nodig. (Zie VERVANGEN ACHTERSTE OLIEKEERRING.)

3. Verwijder het vliegwiel met SST.

4. Verwijder de spie uit de excentrische as.

Aanwijzing voor plaatsen - vliegwiel

1. Plaats de spie in de excentrische as.

2. Breng de spiebaan van het vliegwiel in lijn met de spie van de excentrische as en plaats het vliegwiel.

3. Plaats SST op het vliegwiel.

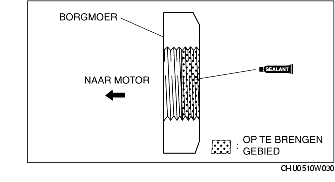

4. Breng siliconenpakking aan op de schroefdraad van de borgmoer.

5. Draai de borgmoer vast met SST.

Aanhaalmoment

392-490 Nm

{40,0-49,9 kgm, 289-361 ft·lbf}

Opmerking

• Verwijder de pakking die buiten de schroefdraad uitkomt zonder dat er pakking op de toplager komt.

Aanwijzing voor plaatsen - oliekeerring, toplager

1. Plaats het toplager met SST's.

Aanwijzing

• Buitendiameter lager: 20 mm {0,787 in}

• Inpersdiepte:

11,5-12,25 mm {0,453-0,482 in}

2. Plaats de nieuwe oliekeerring met SST's.

Aanwijzing voor plaatsen - koppelingsplaat

1. Reinig met een borstel de spiebanen van de koppelingsplaat en de ingaande as.

2. Breng een dunne laag koppelingsvet aan op de spiebanen.

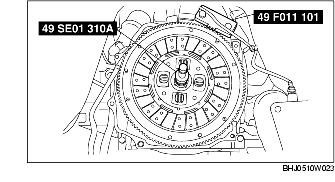

3. Maak de koppelingsplaat met SST vast aan het vliegwiel.

Aanwijzing voor plaatsen - drukgroep

1. Breng de drukgroep in lijn met de paspen van het vliegwiel en plaats de drukgroep.

2. Draai de bouten gelijkmatig en geleidelijk vast in de aangegeven volgorde.

Aanhaalmoment

22,1-33,1 Nm

{2,25-3,38 kgm, 16,3-24,4 ft·lbf}
