REMOCION/INSTALACION TRAVESANO TRASERO

BHE021428400W01

Advertencia

• Si los pasos siguientes se realizan sin haber quitado primero el sensor de velocidad rueda ABS, podría producirse una apertura en el circuito causada por haber tirado del cableado. Antes de realizar las operaciones, quitar el sensor de velocidad rueda ABS (lado del eje) y alejar el sensor del cableado.

1. Quitar el tubo de escape. (Véase REMOCION/INSTALACION DEL SISTEMA DE ESCAPE).

2. Quitar el eje de transmisión. (Véase REMOCION/INSTALACION EJE DE TRANSMISION).

3. Quitar el bastidor grupo propulsor. (Véase Note sur la dépose du cadre de centrale électrique). (Véase Note sur la dépose du cadre de centrale électrique). (Véase Detalles de remoción bastidor grupo propulsor). (Véase Detalles de instalación bastidor grupo propulsor). (Véase Note sur la dépose du cadre de centrale électrique). (Véase Note sur la repose du cadre de centrale électrique).

4. Quitar el semieje trasero. (Véase REMOCION/INSTALACION SEMIEJE TRASERO)

5. Quitar el diferencial trasero. (Véase REMOCION/INSTALACION DIFERENCIAL TRASERO).

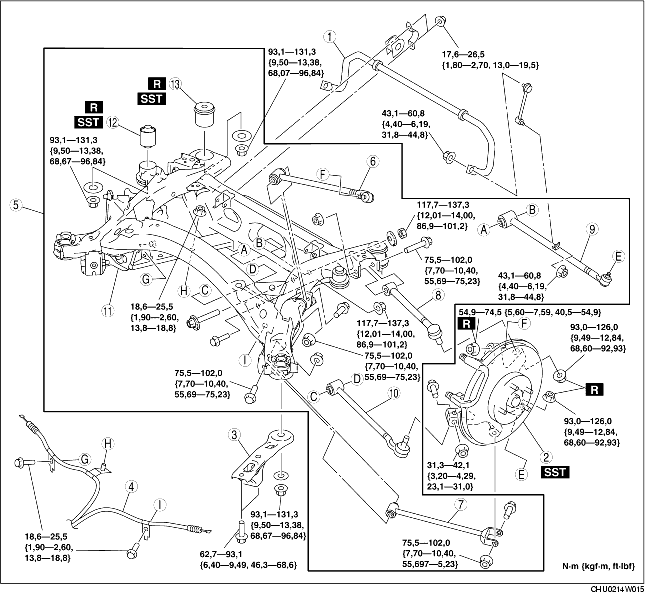

6. Quitar según el orden indicado en la tabla.

7. Instalar en el orden contrario al de la remoción.

8. Controlar la alineación de las ruedas traseras. (Véase ALINEACION RUEDAS TRASERAS).


1	Barra estabilizadora trasera (Véase REMOCION/INSTALACION BARRA ESTABILIZADORA TRASERA).
2	Conjunto eje trasero (Véase Detalles de remoción conjunto eje trasero).
3	Placa de bloqueo
4	Cable freno de estacionamiento
5	Conjunto travesaño trasero (Véase Detalles de remoción conjunto travesaño trasero).
6	Articulación trasera (superior)
7	Articulación trasera (inferior)
8	Brazo lateral trasero (superior)
9	Brazo lateral trasero (inferior)
10	Brazo barra convergencia
11	Travesaño trasero
12	Casquillo N.2 (Véase Detalles de remoción casquillo N.2). (Véase Detalles de instalación casquillo N.2).
13	Casquillo N.3 (Véase Detalles de remoción casquillo N.3). (Véase Detalles de instalación casquillo N.3).

Detalles de remoción conjunto eje trasero

1. Sostener el huso articulado con un gato.

2. Utilizando la SST, desconectar la junta esférica del brazo trasero (superior).

3. Quitar el perno fileteado exterior de la articulación trasera (inferior).

4. Utilizando la SST, desconectar la junta esférica del brazo lateral trasero (superior).

5. Utilizando la SST, desconectar la junta esférica del brazo lateral trasero (inferior).

6. Quitar el perno fileteado exterior del brazo de la barra de convergencia.

7. Quitar el perno fileteado inferior del amortiguador.

8. Quitar el conjunto del eje trasero.

Detalles de remoción conjunto travesaño trasero

Atención

• Comprobar que el componente del travesaño esté adecuadamente sujeto por el gato. Si no está firmemente sostenido, el componente del travesaño se puede caer, produciendo lesiones graves o incluso la muerte, y dañando el vehículo.

1. Sostener el travesaño trasero con un gato y quitar la tuerca.
