RIMOZIONE/INSTALLAZIONE CAMBIO [R15M-D]


BHE051101025W03

1. Rimuovere il coperchio del motore.

(Vedere RIMOZIONE/INSTALLAZIONE COPERCHIO MOTORE.)

2. Rimuovere il coperchio della batteria.

3. Scollegare il cavo negativo della batteria.

4. Scaricare l'olio del cambio.

(Vedere SOSTITUZIONE OLIO CAMBIO [R15M-D].)

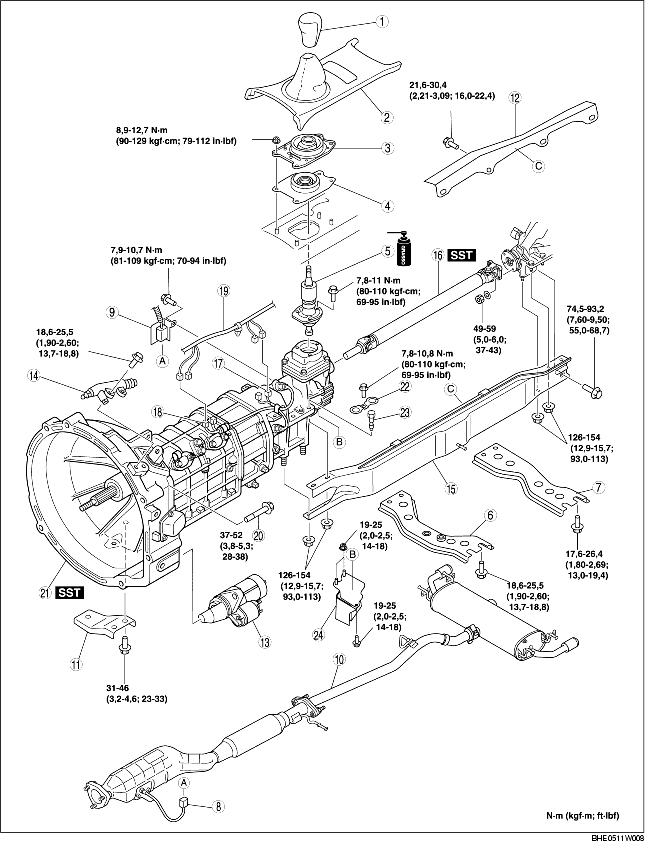

5. Rimuovere nell'ordine indicato in tabella.

6. Installare in ordine inverso rispetto alla rimozione.

7. Aggiungere l'olio nel cambio.

(Vedere SOSTITUZIONE OLIO CAMBIO [R15M-D].)

8. Eseguire la procedura 'ISPEZIONE A CAMBIO INSTALLATO' e controllare che non ci siano anomalie.

(Vedere ISPEZIONE A CAMBIO INSTALLATO [R15M-D].)

1
Pomello leva cambio
2
Pannello superiore
3
Gruppo isolatore leva cambio (esterno)
4
Gruppo isolatore leva cambio (interno)
5
Gruppo leva cambio
6
Traversa tunnel anteriore
7
Traversa tunnel posteriore
8
Connettore HO2S
9
Staffa connettore HO2S
10
Catalizzatore, tubo intermedio, silenziatore principale
11
Staffa collettore di scarico
12
Isolatore termico
13
Motorino d'avviamento
14
Cilindro distacco frizione
15
Telaio gruppo propulsore
16
Albero di trasmissione
17
Connettore interruttore luci retromarcia
18
Connettore interruttore folle
19
Cavo
20
Bullone di installazione cambio
21
Cambio
22
Fermo
23
Bullone
24
Ammortizzatore dinamico

Dettaglio rimozione telaio gruppo propulsore

1. Sostenere il cambio con un apposito martinetto.

2. Rimuovere il telaio del gruppo propulsore.

Dettaglio rimozione albero di trasmissione

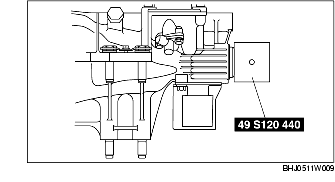

1. Installare lo SST sull'albero primario.

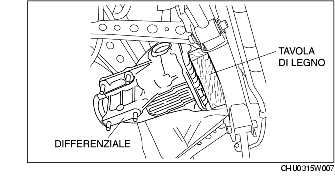

2. Inserire una tavola di legno dietro il differenziale e rimuovere l'albero di trasmissione.

Dettaglio rimozione cambio

Attenzione
• Rimuovere il cambio con cura, tenendolo saldamente fermo. Se il cambio cade, potrebbe danneggiarsi o causare seri danni alle persone.
Avvertenza
• Per evitare un'interferenza tra le parti nel vano motore, posizionare l'attacco del puntello del collettore di scarico del tubo anteriore sulla barra trasversale al fine di controllare l'inclinazione del cambio per effetto del proprio peso.

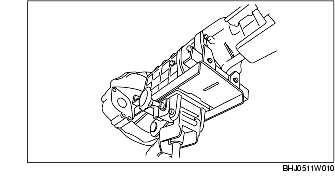

1. Sostenere saldamente il cambio con un apposito martinetto.

2. Rimuovere i bulloni di installazione del cambio.

3. Rimuovere il cambio.

Dettaglio installazione cambio

1. Innestare una qualsiasi marcia.

2. Installare lo SST sull'albero primario.

Attenzione
• Rimuovere il cambio con cura, tenendolo saldamente fermo. Se il cambio cade, potrebbe danneggiarsi o causare seri danni alle persone.

3. Posizionare il cambio sull'apposito martinetto e sollevarlo.

Nota
• Ruotare lentamente lo SST in modo da agganciare la frizione alla scanalatura dell'ingranaggio conduttore principale, quindi installare il cambio.

4. Installare il cambio.

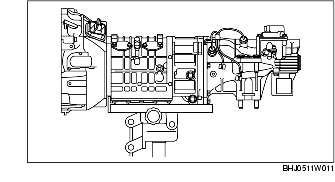

5. Serrare i bulloni di installazione del cambio.

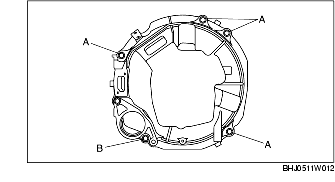

Lunghezza bullone
A: 55 mm (2,1 in)
B: 90 mm (3,5 in)
Coppia di serraggio
37-52 N·m (3,8-5,3 kgf·m; 28-38 ft·lbf)

Dettaglio installazione telaio gruppo propulsore

1. Sostenere il cambio con l'apposito martinetto in modo che sia all'altezza del differenziale.

2. Installare il telaio gruppo propulsore.

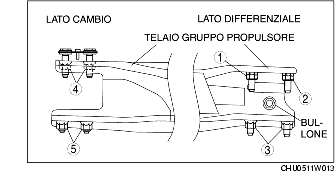

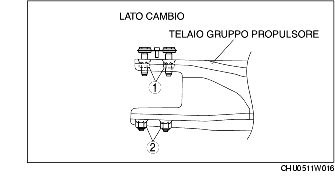

3. Serrare provvisoriamente i dadi nell'ordine indicato in figura.

4. Serrare i dadi (1) finché il telaio gruppo propulsore non si assesta nel differenziale.

5. Installare l'isolatore termico, la staffa del collettore di scarico, il catalizzatore, il tubo intermedio, il silenziatore principale e la traversa anteriore del tunnel.

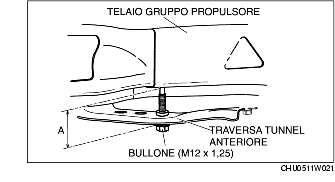

6. Sollevare l'estremità anteriore del telaio gruppo propulsore (lato cambio) con l'apposito martinetto e regolare la dimensione A a 55-57 mm (2,16-2,24 in) (estremità inferiore del telaio gruppo propulsore, estremità inferiore della traversa anteriore del tunnel) come mostrato in figura.

Nota
• Se per sollevare il telaio gruppo propulsore non si usano martinetti o attrezzi equivalenti, sollevarlo installando un bullone lungo 55 mm (2,16 in) o più (M12x1,25) da sotto la traversa anteriore del tunnel come mostrato in figura.
• Quando si usa un bullone, mettere del nastro o altro materiale protettivo sul fondo del telaio gruppo propulsore per evitare che si danneggi.

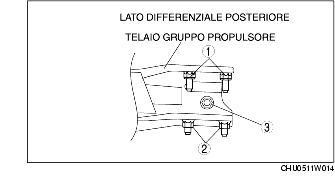

7. Serrare i dadi e i bulloni sul lato differenziale posteriore nell'ordine indicato in figura.

N·m (kgf·m, ft·lbf)

Numero bullone, dado

Coppia di serraggio

1, 2

126,0-154,0

(12,9-15,7; 93,0-113)

3

74,5-93,2

(7,60-9,50; 55,0-68,7)

8. Serrare i dadi sul lato differenziale posteriore nell'ordine indicato in figura.

Coppia di serraggio
126,0-154,0 N·m
(12,9-15,7 kgf·m; 93,0-113 ft·lbf)

9. Verificare che la dimensione A rientri nel campo di valori specificato con martinetto e bullone di regolazione rimossi.

• Se la dimensione A non rientra nei valori specificati, regolarla nuovamente.
Dimensione A standard
48,4-56,4 mm (1,91-2,22 in)

Dettaglio installazione gruppo leva cambio

Nota
• Se la prolunga della scatola è stata rimossa o il cambio è stato smontato e ispezionato, aggiungere sempre la quantità prescritta di olio del tipo indicato.

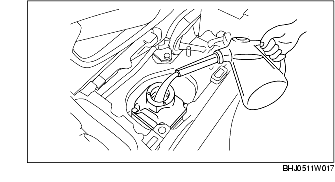

1. Aggiungere la quantità prescritta di olio del tipo indicato nella scatola comando cambio.

Olio prescritto
API GL-4 o GL-5
Quattro stagioni: SAE 75W-90
Sopra ai 10°C (50°F): SAE 80W-90
Capacità (quantità indicativa)
320 ml (17,7-19,5 cu in)

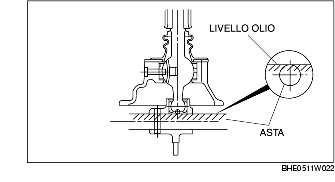

2. Controllare che il livello dell'olio arrivi in prossimità della parte superiore dell'asta nella scatola comando cambio.

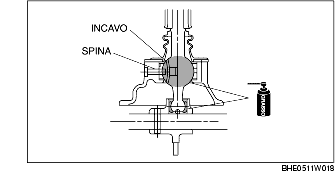

3. Applicare grasso sulle superfici del gruppo leva cambio come indicato in figura.

4. Allineare l'incavo del gruppo leva cambio con la spina della scatola comando cambio e installare il gruppo leva cambio.
