RIMOZIONE/INSTALLAZIONE LEVA SELETTRICE

1. Rimuovere il coperchio del motore.

2. Rimuovere il coperchio della batteria.

3. Scollegare il cavo negativo della batteria.

4. Rimuovere quanto segue:

(1) Posacenere

(Vedere RIMOZIONE/INSTALLAZIONE CONSOLLE.)

(2) Consolle

(Vedere RIMOZIONE/INSTALLAZIONE CONSOLLE.)

(3) Vano portaoggetti

(Vedere RIMOZIONE/INSTALLAZIONE VANO PORTAOGGETTI.)

(4) Pannello laterale

(Vedere RIMOZIONE/INSTALLAZIONE PANNELLO LATERALE.)

(5) Pannello inferiore

(Vedere RIMOZIONE/INSTALLAZIONE PANNELLO INFERIORE.)

(6) Coperchio del piantone

(Vedere RIMOZIONE/INSTALLAZIONE COPERCHIO PIANTONE.)

(7) Modulo airbag lato guida

(Vedere RIMOZIONE/INSTALLAZIONE MODULO AIRBAG LATO GUIDA.)

(8) Albero dello sterzo

(Vedere RIMOZIONE/INSTALLAZIONE VOLANTE E PIANTONE.)

(9) Quadro strumenti

(Vedere RIMOZIONE/INSTALLAZIONE QUADRO STRUMENTI.)

(10) Arredamento montante A

(Vedere RIMOZIONE/INSTALLAZIONE ARREDAMENTO MONTANTE A.)

(11) Cruscotto

(Vedere RIMOZIONE/INSTALLAZIONE CRUSCOTTO.)

(12) Unità SAS

(Vedere RIMOZIONE/INSTALLAZIONE UNITÀ SAS.)

(13) Tubo di scarico

(Vedere RIMOZIONE/INSTALLAZIONE SISTEMA DI SCARICO.)

5. Mettere la leva selettrice in posizione P.

6. Rimuovere nell'ordine indicato in tabella.

7. Installare in ordine inverso rispetto alla rimozione.

8. Al termine dell'installazione ispezionare i sistemi di blocco del cambio e della chiave.

(Vedere ISPEZIONE SISTEMA DI BLOCCAGGIO CAMBIO.)

(Vedere ISPEZIONE SISTEMA DI BLOCCAGGIO CHIAVE.)

.

Dettaglio rimozione gruppo leva albero manuale

1. Segnare il gruppo leva albero manuale come mostrato in figura.

2. Rimuovere il dado di installazione del gruppo leva albero manuale.

Dettaglio installazione cavo di blocco

1. Verificare che la leva selettrice sia in posizione P.

2. Con il perno scorrevole premuto, far scorrere il dispositivo di blocco in modo da impegnare saldamente il suo gancio nel foro della staffa come mostrato in figura.

Avvertenza

• Se durante l'installazione il cavo di blocco si piega o s'attorciglia, c'è il rischio che il dispositivo di blocco non funzioni.

3. Controllare che il perno scorrevole si muova liberamente e ruotarlo per rilasciare il blocco.

4. Togliere le mani dal perno scorrevole e controllare che la sua estremità interferisca con il fermo di gomma del pedale del freno.

5. Da questa posizione, premere il perno scorrevole e ruotarlo per inserire il blocco.

6. Una volta che il pedale del freno è ritornato in posizione, collegare il connettore dell'interruttore freno.

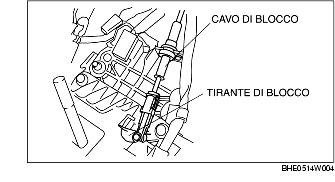

7. Installare l'estremità del cavo di blocco sul tirante di blocco della leva selettrice.

8. Inserire il cavo di blocco nella scanalatura a forma di U presente sulla base della leva selettrice e installare il fermaglio.

Avvertenza

• Se si esercita forza sul cavo di blocco mentre si spinge in sede il dispositivo di blocco, c'è il rischio che quest'ultimo non funzioni a dovere.

9. Spingere in sede il dispositivo di blocco del cavo finché non viene bloccato.

10. Rimuovere la copiglia come mostrato in figura.

11. Posizionare il commutatore d'avviamento su ACC.

12. Installare il cavo di blocco sul cilindretto d'avviamento.

13. Far scorrere il guscio esterno sul cilindretto d'avviamento e inserire il fermaglio sulla parte bombata del guscio esterno.

14. Al termine dell'installazione, ispezionare i sistemi di blocco del cambio e della chiave e l'interruttore del freno.

(Vedere ISPEZIONE SISTEMA DI BLOCCAGGIO CAMBIO.)

(Vedere ISPEZIONE SISTEMA DI BLOCCAGGIO CHIAVE.)

(Vedere ISPEZIONE INTERRUTTORE FRENO.)

Dettaglio installazione gruppo leva albero manuale

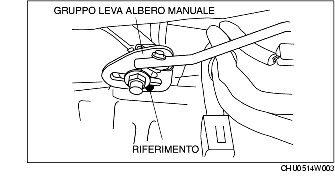

1. Allineare il riferimento del gruppo leva albero manuale come mostrato in figura.

2. Installare il dado di installazione del gruppo leva albero manuale.

Coppia di serraggio

10,8-14,7 N·m

{1,1-1,4 kgf·m, 8,0-10,8 ft·lbf}
