RIMOZIONE/INSTALLAZIONE VOLANTE E PIANTONE

Attenzione

• Una manipolazione impropria del modulo airbag può provocarne l'accidentale attivazione, con serio pericolo per l'incolumità personale. Leggere tutti gli avvisi legati alla manutenzione prima di maneggiare il modulo airbag. (Vedere AVVISI DI PERICOLO RIGUARDANTI LA MANUTENZIONE).

• Una volta sostituito l'albero dello sterzo, mettere sempre il sistema EPS nella posizione neutra in modo da prevenire possibili malfunzionamenti. (Vedere TARATURA DELLA POSIZIONE NEUTRA DEL SISTEMA EPS).

Nota

• Quando si sostituisce il bloccasterzo di un veicolo che ha l'immobilizzatore, eseguire la seguente procedura:

(Vedere SOSTITUZIONE COMPONENTI SISTEMA IMMOBILIZZATORE/DUPLICAZIONE E CANCELLAZIONE CHIAVI.)

1. Rimuovere il gruppo filtro aria e il relativo isolatore (guida a sinistra). (Vedere RIMOZIONE/INSTALLAZIONE SISTEMA D'ASPIRAZIONE.)

Rimuovere la batteria, il suo coperchio ed il suo supporto (guida a destra).

2. Rimuovere nell'ordine indicato in tabella.

3. Installare in ordine inverso rispetto alla rimozione.

4. Ad installazione ultimata, mettere il sistema EPS nella posizione neutra. (Vedere TARATURA DELLA POSIZIONE NEUTRA DEL SISTEMA EPS).

Dettaglio rimozione volante

Avvertenza

• Non tentare di rimuovere il volante dando colpi di martello sull'albero. Si danneggerebbe il piantone.

1. Mettere il veicolo con le ruote diritte.

2. Rimuovere il volante con un comune estrattore.

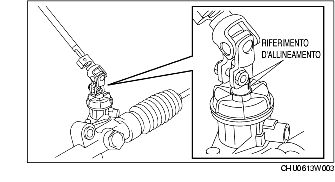

Dettaglio rimozione bullone (albero intermedio)

1. Tracciare dei riferimenti per l'allineamento sul giunto dell'albero intermedio, e sulla scatola e sul leveraggio dello sterzo in modo da poterli installare correttamente.

2. Allentare il bullone superiore del giunto.

3. Rimuovere il bullone inferiore del giunto e staccare l'albero intermediario dalla scatola dello sterzo.

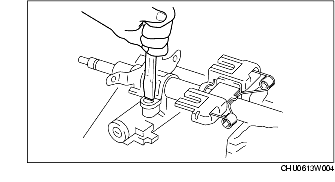

Dettaglio rimozione bullone di fissaggio bloccasterzo

1. Fare un taglio nella testa dei bulloni di fissaggio del bloccasterzo usando un martello ed uno scalpello.

2. Rimuovere i bulloni usando un cacciavite a punta piatta.

3. Rimuovere il bloccasterzo.

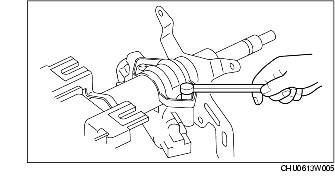

Dettaglio installazione bullone di fissaggio bloccasterzo

1. Montare il bloccasterzo sull'albero dello sterzo.

2. Controllare il funzionamento del bloccasterzo.

3. Installare i nuovi bulloni di fissaggio del bloccasterzo.

4. Serrare i bulloni finchè la testa non si spezza.

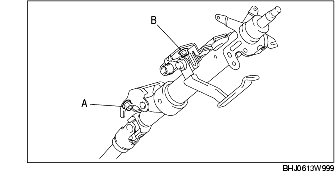

Dettaglio installazione albero dello sterzo

1. Verificare che la leva d'inclinazione sia in posizione di blocco (LOCK).

2. Serrare provvisoriamente i dadi A e B come mostrato in figura.

3. Serrare nell'ordine i dadi A e B alla coppia prescritta.

Coppia di serraggio

15,7-22,5 N·m

(1,60-2,29 kgf·m; 11,6-16,5 ft·lbf)

Dettaglio installazione bullone (albero intermedio)

1. Allineare i riferimenti fatti durante la rimozione ed installare l'albero dello sterzo sulla scatola dello sterzo.

2. Serrare i bulloni (inferiore e superiore) del giunto.

Coppia di serraggio

17,6-26,5 N·m

(1,80-2,70 kgf·m; 13,0-19,5 ft·lbf)

3. Dopo aver serrato i bulloni, muovere su e giù il giunto dell'albero intermedio e verificare che sia installato saldamente.

Dettaglio installazione volante

1. Mettere le ruote diritte ed installare il volante.
